  • Mengapa Power Bank Bisa Mengisi Dua Perangkat Sekaligus?Penjelasan dengan Hukum Kirchhoff

    Mengapa Power Bank Bisa Mengisi Dua Perangkat Sekaligus?Penjelasan dengan Hukum Kirchhoff

    Power bank zaman sekarang biasanya punya dua port, bahkan lebih. Menariknya, kamu bisa mengisi dua perangkat sekaligus dari satu power bank yang baterainya cuma satu. Secara konsep, ini bisa dijelaskan dengan kombinasi:

    • Desain rangkaian elektronik di dalam power bank
    • Dua hukum dasar di listrik, yaitu Hukum Kirchhoff arus dan Hukum Kirchhoff tegangan

    Di dunia rekayasa, prinsip yang sama dipakai untuk merancang power bank modern, fast charging, dan sistem manajemen baterai yang aman.

    Isi Utama di Dalam Power Bank

    Secara sederhana, isi “perut” power bank modern terdiri dari beberapa blok:

    1. Baterai lithium

    Mayoritas power bank memakai baterai lithium ion atau lithium polymer karena:

    • Rapat energi tinggi (daya besar dalam ukuran kecil)
    • Umur pakai cukup panjang
    • Berat relatif ringan

    Baterai bisa terdiri dari satu sel atau beberapa sel yang disusun sesuai kebutuhan tegangan dan kapasitas.

    2. Battery Management System (BMS)

    BMS adalah “otak keamanan” baterai. Fungsinya:

    • Mengawasi tegangan dan arus saat pengisian dan pengosongan
    • Melindungi dari over charge, over discharge, dan arus berlebih
    • Kadang juga memantau suhu dan memperkirakan kapasitas tersisa

    Tanpa BMS, baterai lithium berisiko cepat rusak bahkan bisa berbahaya.

    3. Konverter DC ke DC

    Tegangan baterai sekitar 3 sampai 4,2 volt. Padahal perangkat di port USB biasanya butuh sekitar 5 volt atau profil lain untuk fast charging.

    Di sini peran konverter DC ke DC:

    • Mengubah tegangan baterai menjadi tegangan yang diinginkan
    • Menjaga tegangan tetap stabil walaupun beban berubah
    • Mengatur seberapa besar arus yang dikeluarkan

    4. Rangkaian distribusi daya multi port

    Setelah konverter menghasilkan satu tegangan keluaran (misalnya 5 volt), tegangan ini dibagi ke beberapa port.

    Di depan tiap port biasanya ada:

    • Pembatas arus
    • Rangkaian proteksi
    • Kadang IC khusus untuk negosiasi fast charging

    Satu sumber energi, tetapi jalur keluarnya memang dirancang untuk bisa menyuplai beberapa beban sekaligus.

    Mengingat Kembali Hukum Kirchhoff

    Untuk memahami aliran arus dan tegangan di power bank, kita pakai dua hukum dasar rangkaian.

    Hukum Kirchhoff Arus (KCL)

    Di sebuah titik cabang rangkaian (node), berlaku:

    Jumlah arus yang masuk sama dengan jumlah arus yang keluar.

    Dalam bentuk sederhana:

    • I_total = I1 + I2 + I3
      (dan seterusnya jika cabangnya lebih banyak)

    Ini adalah bentuk penerapan kekekalan muatan. Tidak ada arus yang tiba tiba hilang atau muncul di satu titik.

    Hukum Kirchhoff Tegangan (KVL)

    Jika kita mengelilingi satu loop tertutup dalam rangkaian:

    Total kenaikan tegangan sama dengan total penurunan tegangan di loop tersebut. Secara konsep:

    • Tegangan sumber = jumlah penurunan tegangan di komponen yang dilewati arus

    Ini membantu insinyur memastikan semua komponen mendapat tegangan yang sesuai dan aman.

    Kenapa Dua Port Bisa Mengisi Dua Perangkat Sekaligus?

    Bagian pentingnya ada di cara port dihubungkan.

    Port yang Disusun Paralel

    Port port USB power bank biasanya dihubungkan secara paralel ke satu rel tegangan keluaran. Artinya:

    • Konverter menghasilkan satu rel 5 volt
    • Dari rel ini, jalur bercabang ke port 1 dan port 2

    Di titik cabang tersebut, Hukum Kirchhoff Arus berlaku:

    • I_total = I1 + I2

    Penjelasannya:

    • I_total adalah arus yang keluar dari konverter
    • I1 adalah arus yang diambil perangkat pertama
    • I2 adalah arus yang diambil perangkat kedua

    Selama konverter dan BMS dirancang untuk menahan I_total dengan aman, dua perangkat bisa diisi bersamaan.

    Prinsip yang sama juga dipakai di sistem penyimpanan energi yang menyuplai beberapa beban lewat satu rangkaian konverter.

    Peran Hukum Kirchhoff Tegangan di Keluaran Power Bank

    Karena port tersusun paralel ke rel 5 volt, maka:

    • Tegangan di port 1 kurang lebih sama dengan tegangan di port 2
    • Keduanya sama sama terhubung ke rel keluaran yang sama

    Jika kamu gambar satu loop:

    • baterai → konverter → port → kabel → perangkat → kembali ke ground

    Maka menurut Hukum Kirchhoff Tegangan:

    • Tegangan yang dinaikkan oleh konverter = penurunan tegangan di rangkaian, kabel, dan masuk ke perangkat

    Selama penurunan tegangan di kabel dan proteksi tidak besar, perangkat tetap menerima tegangan di kisaran yang ditentukan (misalnya sekitar 5 volt).

    Di tahap perancangan, hal ini dianalisis agar:

    • Tegangan ke perangkat tidak turun terlalu banyak saat arus besar
    • Masih berada dalam standar agar perangkat aman dan bisa mengisi dengan normal

    Kenapa Arus ke Tiap Perangkat Bisa Berbeda?

    Saat kamu colok:

    • Satu ponsel yang sedang mengisi dengan cepat
    • Satu perangkat kecil seperti earbud

    Arus yang mengalir ke masing masing port tidak harus sama.

    1. Setiap perangkat punya pengatur arus sendiri

    Di dalam ponsel ada sirkuit pengisian baterai yang “memutuskan” seberapa besar arus diambil dari sumber, berdasarkan:

    • Kondisi baterai
    • Suhu
    • Profil pengisian yang didukung

    Perangkat kecil seperti earbud biasanya mengambil arus jauh lebih kecil.

    2. Ada proses “negosiasi” pengisian

    Untuk fast charging, power bank dan perangkat melakukan komunikasi dulu:

    • Menentukan profil tegangan dan arus yang disepakati
    • Menentukan batas maksimal yang boleh diambil

    Karena itu, ketika dua perangkat berbeda colok ke power bank, hasilnya bisa:

    • Satu perangkat mengisi cepat
    • Satu lagi mengisi pelan

    Walaupun keduanya tersambung ke sumber tegangan yang sama.

    3. Tetap taat KCL

    Contoh sederhana:

    • Ponsel mengambil arus 1,5 ampere
    • Earbud mengambil arus 0,3 ampere

    Maka arus total yang harus disuplai konverter adalah:

    • I_total = 1,5 + 0,3 = 1,8 ampere

    BMS akan memantau nilai ini. Jika mendekati atau melampaui batas aman, sistem bisa:

    • Mengurangi arus
    • Menurunkan mode pengisian menjadi lebih lambat
    • Dalam kondisi ekstrem, memutus pengisian demi keamanan

    Saat Semua Port Dipakai Maksimal

    Sering kamu lihat spesifikasi seperti:

    • Total output 30 watt
    • Port A maksimal 18 watt
    • Port B maksimal 18 watt

    Ini bukan berarti dua port selalu bisa 18 watt bersamaan. Biasanya, ada batas total yang dijaga oleh rangkaian kontrol.

    Artinya:

    • Jika hanya satu port yang dipakai, port tersebut bisa dapat daya maksimal
    • Jika dua port dipakai, sistem akan membagi daya sehingga total tetap di bawah batas aman

    Di belakang layar:

    • Arus di tiap port dipantau
    • Jumlah arus semua port tidak boleh melebihi kemampuan konverter dan baterai

    Di titik node keluaran, tetap berlaku:

    • I_total = I1 + I2 (+ port lain kalau ada)

    Bedanya, BMS dan rangkaian kontrol akan mengatur agar I_total tidak melebihi kapasitas.

    Menyatukan Teori dan Praktik

    Sekarang kita bisa rangkum:

    1. Hukum Kirchhoff Arus
      Menjelaskan mengapa satu sumber baterai dengan satu konverter bisa menyuplai dua perangkat: arus total yang keluar terbagi ke beberapa cabang port, dan jumlahnya harus seimbang.
    2. Hukum Kirchhoff Tegangan
      Menjelaskan bagaimana tegangan di loop rangkaian diatur sehingga perangkat tetap menerima tegangan sesuai standar, meskipun melewati berbagai komponen dan kabel.
    3. Desain elektronik modern
      Menambahkan:
      • Konverter DC ke DC yang efisien
      • BMS yang memantau dan melindungi baterai
      • Rangkaian distribusi multi port yang mengatur pembagian daya

    Kombinasi teori rangkaian klasik dan rekayasa modern inilah yang membuat pengalaman sederhana “colok dua kabel ke satu power bank” bisa berjalan aman dan nyaman.

    Daftar Referensi

    Kamu bisa tulis daftar referensi di WordPress seperti ini:

    1. Antonio, J. D. P., dkk. 2022. “Design of a Portable AC and DC Power Bank Using 32650 Lifepo4 Battery Pack.” IRE Journals, 6(1).
    2. Yildirim, B., dkk. 2025. “Modular Multi Port Converter Based Battery Energy Storage System with Integrated Battery Management Functions.” Energies, 18(12).
    3. Suganya, R., dkk. 2024. “Understanding Lithium Ion Battery Management Systems in Electric Vehicles.” Journal of Energy Storage.
    4. Nasajpour Esfahani, N., dkk. 2024. “Comprehensive Review of Lithium Ion Battery Materials and Systems.” Renewable and Sustainable Energy Reviews.
    5. Rahman, M. 2025. “Kirchhoff’s Laws: Current and Voltage Rules in Electric Circuits.” ResearchGate preprint.
  • Dari MRI hingga Sensor Magnetik: Peran Hukum Gauss di Dunia Medis dan Industri

    Dari MRI hingga Sensor Magnetik: Peran Hukum Gauss di Dunia Medis dan Industri

    Di kelas fisika, Hukum Gauss sering terasa seperti rumus abstrak tentang fluks dan integral permukaan. Tetapi di dunia nyata, hukum ini ikut menentukan bagaimana medan magnet dibentuk, diarahkan, dan diukur. Dampaknya terasa mulai dari gambar MRI di rumah sakit sampai sensor magnetik ultra sensitif di pabrik dan sistem inspeksi industri.

    Secara singkat, Hukum Gauss untuk magnetisme menyatakan bahwa garis garis medan magnet selalu membentuk loop tertutup. Dengan kata lain, tidak ada “muatan magnetik” tunggal sehingga fluks magnetik total yang menembus permukaan tertutup selalu nol. Prinsip sederhana ini menjadi dasar banyak teknik perancangan magnet, kumparan, dan sensor yang dipakai dalam MRI dan perangkat industri modern. University of Florida Physics Department+1

    Hukum Gauss dalam Pemodelan Medan di Sistem MRI

    Di dalam mesin MRI, terdapat beberapa medan elektromagnetik: medan magnet statis B0 yang sangat kuat, medan gradien yang berubah cepat, dan medan radiofrekuensi. Agar gambar yang dihasilkan tajam dan aman bagi pasien, distribusi medan medan ini harus dihitung dan dikendalikan dengan sangat hati hati.

    Studi komputasi medan elektromagnetik untuk MRI menunjukkan bahwa semua persamaan Maxwell, termasuk Hukum Gauss untuk medan listrik dan magnet, dipakai untuk: PMC+1

    • Menghitung distribusi medan di dalam magnet utama dan kumparan gradien
    • Memodelkan bagaimana jaringan tubuh mengubah medan dan menyerap energi (misalnya untuk estimasi SAR, specific absorption rate)
    • Mencari distorsi kecil pada B0 yang bisa menurunkan kualitas citra

    Hukum Gauss untuk magnetisme, digabung dengan hubungan antara B dan H, dimanfaatkan untuk memprediksi bagaimana medan B0 sedikit terdistorsi oleh keberadaan material berbeda di sekitar bore MRI, misalnya perangkat logam, kabel, atau struktur ruangan. CDS ISMRM+1

    Dengan kata lain, sebelum mesin dipasang di rumah sakit, para insinyur sudah “bermain” dengan Hukum Gauss di simulasi, memastikan garis garis fluks magnet ditutup dan menyebar sesuai desain, bukan sembarangan keluar ke area yang bisa membahayakan atau mengganggu.

    Desain Magnet dan Keselamatan di Sekitar MRI

    MRI modern menggunakan magnet superkonduktor dengan kuat medan hingga beberapa Tesla. Di luar bore, masih ada medan sisa yang bisa memengaruhi alat lain atau menarik benda feromagnetik. Untuk memenuhi batas keselamatan tertentu, bentuk dan lintasan fluks magnet perlu “diatur”.

    Pada praktiknya, konsep Hukum Gauss untuk magnet dipakai bersama konsep pemodelan medan untuk: Taylor & Francis Online+1

    • Mendesain geometri magnet dan rangkaian “magnetic shielding” sehingga fluks tetap tertutup dan medan di luar zona tertentu turun di bawah batas keamanan
    • Memahami bagaimana fluks menyebar di sekitar robot medis, implant, atau alat lain yang berada dekat sistem MRI

    Laporan tentang stray field pada produk medis menjelaskan bahwa karena garis fluks harus selalu kembali ke asalnya, kita tidak bisa “menghilangkan” medan, tetapi bisa mengalihkan jalurnya dengan konfigurasi magnet dan material feromagnetik. Pendekatan ini secara langsung berakar pada cara kita memahami fluks magnet ala Gauss. Surgical Robotics Technology+1

    Sensor Magnetik Medis: Dari Hall hingga Magnetoresistif

    Di sisi lain, banyak aplikasi medis bergantung pada kemampuan mengukur medan magnet yang sangat lemah, misalnya:

    • Sensor posisi dalam sistem robotik yang kompatibel dengan MRI
    • Sensor arus atau medan untuk catu daya perangkat medis
    • Sensor berbasis magnet untuk deteksi gerakan atau aliran

    Review terbaru mengenai sensor medan magnet menyoroti beberapa teknologi kunci seperti Hall effect, anisotropic magnetoresistance (AMR), giant magnetoresistance (GMR), tunnel magnetoresistance (TMR), dan fluxgate. ResearchGate+1

    Walaupun operasi sensor sensor ini dijelaskan dengan fisika material dan efek kuantum, konsep fluks magnet tetap menjadi dasar:

    • Sensitivitas sensor sering diekspresikan dalam satuan Tesla atau Gauss, yaitu rapat fluks magnetik
    • Geometri sensor dan inti magnetik diatur agar garis garis fluks “masuk” dan “keluar” dari area aktif dengan cara yang bisa diprediksi
    • Dalam desain array multi sumbu, Hukum Gauss membantu memeriksa konsistensi medan yang diukur dari beberapa arah

    Kemajuan terbaru menekankan miniaturisasi dan integrasi sensor magnetik padat untuk biosensing, wearable, dan perangkat internet of things medis, sehingga pengukuran fluks magnet bisa dilakukan dekat dengan tubuh secara aman dan presisi. ResearchGate+1

    Gauss dan Magnetic Flux Leakage untuk Uji Tak Merusak

    Di industri, Hukum Gauss juga “hidup” dalam teknik pengujian non destruktif berbasis magnetic flux leakage (MFL).

    Prinsipnya: ketika suatu struktur feromagnetik seperti pipa atau tangki diberi magnetisasi, fluks magnet akan mengalir di dalam material. Jika ada retak atau korosi, jalur fluks terganggu dan sebagian fluks “bocor” keluar permukaan. Sensor di permukaan menangkap kebocoran ini dan mengonversinya menjadi sinyal yang memetakan cacat.PMC+1

    Hukum Gauss untuk magnetisme menjadi dasar penjelasan mengapa:

    • Dalam material utuh, fluks magnet cenderung tertutup rapi di dalam jalur feromagnetik
    • Adanya cacat membuat garis fluks harus melengkung keluar, menghasilkan kebocoran yang bisa diukur
    • Model dipol magnetik 3 dimensi dapat dipakai untuk menghubungkan ukuran cacat dengan pola fluks bocor di permukaan

    Review terkini tentang MFL menjelaskan model matematis kebocoran fluks dan bagaimana ukuran serta orientasi cacat memengaruhi pola medan bocor yang terbaca sensor.PMC+1

    Teknik ini klop dengan kebutuhan industri minyak dan gas, pembangkit listrik, dan infrastruktur berat lain yang harus diperiksa tanpa merusak struktur.

    Magnetometer dan Sensor Arus di Industri Modern

    Selain MFL, sensor magnetik digunakan luas di industri sebagai magnetometer dan sensor arus.

    Review modern mengenai sensor medan magnet dan sensor arus berbasis magnetoresistif mencatat:ResearchGate+1

    • AMR, GMR, dan TMR memiliki sensitivitas tinggi sehingga cocok untuk deteksi medan lemah dan pengukuran arus tanpa kontak
    • Desain inti magnetik dan jalur fluks menentukan linearitas, rentang ukur, dan kebisingan sensor
    • Pengaturan geometri dilakukan agar fluks “difokuskan” ke area elemen sensitif, sambil menjaga agar fluks total yang mengelilingi struktur tetap konsisten dengan Hukum Gauss

    Di sini, Hukum Gauss membantu insinyur memvisualisasikan jalur fluks: ke mana garis garis medan mengalir saat arus berubah, bagaimana inti feromagnetik memusatkan fluks, dan bagaimana struktur sensor mengubah variasi fluks menjadi perubahan resistansi atau tegangan yang bisa diukur.

    Menyatukan Ranah Medis dan Industri

    Jika ditarik benang merah, pola yang sama muncul:

    • Di MRI, Hukum Gauss dipakai secara implisit dalam simulasi dan desain medan magnet agar citra jelas dan pasien aman.PMC+1
    • Di sensor medis, konsep fluks dan distribusinya menjadi fondasi untuk merancang magnetometer kecil yang bisa bekerja dekat tubuh.ResearchGate+1
    • Di industri, prinsip fluks tertutup dan kebocoran fluks menjelaskan bagaimana cacat bisa “terlihat” lewat metode MFL, serta bagaimana sensor arus dan medan dirancang.PMC+1

    Hukum Gauss yang dulu muncul sebagai integral permukaan di buku teks ternyata menjadi bahasa yang menyatukan berbagai aplikasi: dari gambar organ di rumah sakit sampai inspeksi pipa bawah laut.

    Referensi Jurnal Ilmiah Utama

    1. Collins, C. M., et al. (2011). Calculation of Radiofrequency Electromagnetic Fields and Their Effects in MRI.PMC
    2. Kose, K. (2021). Physical and technical aspects of human magnetic resonance imaging.Taylor & Francis Online
    3. Khan, M. A., et al. (2021). Magnetic sensors a review and recent technologies. Engineering Research Express.ResearchGate
    4. Feng, B., et al. (2022). A Review of Magnetic Flux Leakage Nondestructive Testing.PMC
    5. Wei, S., et al. (2021). Recent Progress of Fluxgate Magnetic Sensors: Basic Research and Applications. Sensors.PMC
  • Hukum Kirchhoff di Balik Desain PCB Modern: Tantangan Engineer di Era Miniaturisasi

    Hukum Kirchhoff di Balik Desain PCB Modern: Tantangan Engineer di Era Miniaturisasi

    Dalam dunia rekayasa elektronik, Printed Circuit Board (PCB) adalah tulang punggung bagi hampir semua perangkat modern, mulai dari smartphone, sensor IoT, hingga sistem otomotif dan perangkat medis. Meskipun teknologi terus berkembang dan ukuran komponen semakin mengecil, fondasi yang digunakan dalam perancangan PCB tetap bertumpu pada prinsip dasar kelistrikan, salah satunya adalah Hukum Kirchhoff: Kirchhoff’s Current Law (KCL) dan Kirchhoff’s Voltage Law (KVL). Dua hukum ini menjadi landasan penting dalam menganalisis aliran arus dan distribusi tegangan di dalam rangkaian, baik sederhana maupun kompleks.

    Kirchhoff’s Current Law (KCL) menyatakan bahwa jumlah arus yang masuk ke suatu node sama dengan jumlah arus yang keluar. Dalam desain PCB modern, prinsip ini sangat relevan terutama ketika engineer merancang jalur (trace) yang harus mendistribusikan arus ke beberapa komponen. Di era miniaturisasi, di mana lebar trace semakin kecil dan densitas komponen meningkat, memastikan arus terdistribusi dengan aman menjadi tantangan besar. Kegagalan mematuhi hukum ini dapat menyebabkan overheating, electromigration, atau bahkan kerusakan pada lapisan tembaga PCB.

    Kirchhoff’s Voltage Law (KVL) menyatakan bahwa total tegangan di dalam satu loop rangkaian harus sama dengan nol. Pada desain PCB berkecepatan tinggi, prinsip ini menjadi krusial dalam mengelola return path dari sinyal digital. Engineer harus memastikan bahwa setiap sinyal memiliki jalur kembali yang konsisten agar tidak menimbulkan ground bounce atau cross-talk. Kesalahan kecil dalam loop tegangan bisa berujung pada gangguan integritas sinyal yang signifikan, terutama pada perangkat komunikasi, radar, atau sistem embedded berkecepatan tinggi.

    Tantangan terbesar dalam desain PCB modern berasal dari tren miniaturisasi. Komponen semakin kecil, lapisan PCB semakin banyak, dan jarak antar jalur semakin sempit. Dalam kondisi ini, hukum Kirchhoff tidak bisa lagi diterapkan secara sederhana seperti pada rangkaian low-speed. Engineer harus mempertimbangkan efek elektromagnetik, impedansi jalur, kapasitas parasit, dan induktansi yang muncul akibat dimensi fisik PCB. Walaupun hukum Kirchhoff tetap berlaku, engineer perlu memasangkannya dengan analisis domain frekuensi, simulasi high-speed, dan modeling 3D untuk mendapatkan gambaran perilaku rangkaian yang akurat.

    Selain itu, disipasi panas menjadi perhatian penting. KCL membantu engineer memastikan bahwa arus tidak berlebihan melalui jalur tertentu, namun pada PCB modern dengan ukuran semakin kecil, panas tidak mudah dilepaskan. Desainer harus mengatur ground plane, thermal vias, dan distribusi komponen agar PCB tetap stabil secara termal. Di perangkat kecil seperti wearables atau sensor IoT, perhitungan arus menjadi lebih kritis karena hambatan meningkat akibat trace yang sangat sempit.

    Miniaturisasi juga membawa tantangan dalam manufaktur. Toleransi produksi yang ketat membuat engineer harus memastikan bahwa distribusi arus dan tegangan tetap aman meskipun terjadi variasi kecil pada ketebalan tembaga atau kualitas solder. Hukum Kirchhoff membantu mendefinisikan batasan desain sehingga proses produksi tetap aman dan dapat diandalkan.

    Meskipun tantangan semakin kompleks, Hukum Kirchhoff tetap menjadi dasar bagi software modern seperti KiCad, Altium Designer, dan Cadence Allegro. Tools ini menerapkan hukum tersebut dalam bentuk rule checking, analisis arus, serta simulasi integritas sinyal. Engineer generasi baru tetap harus memahami fondasi ini untuk dapat memanfaatkan simulasi modern secara efektif—karena tanpa pemahaman dasar, kesalahan desain akan sulit dideteksi dan diperbaiki.

    Hukum Kirchhoff bukan hanya teori, tetapi fondasi yang terus relevan dalam desain elektronik berteknologi tinggi. Di era miniaturisasi dan kecepatan sinyal yang makin besar, engineer dituntut tidak hanya memahami hukum dasar ini, tetapi juga mampu menggabungkannya dengan metode analisis lanjutan agar desain PCB tetap andal, efisien, dan aman digunakan dalam perangkat modern.

    Referensi

    1. Horowitz, P., & Hill, W. (2015). The Art of Electronics (3rd ed.). Cambridge University Press.
    2. Montrose, M. I. (2000). EMC and the Printed Circuit Board: Design, Theory, and Layout Made Simple. Wiley.
    3. Johnson, H. W., & Graham, M. (2003). High-Speed Signal Propagation: Advanced Black Magic. Prentice Hall.
    4. Brooks, D. (2013). PCB Design for Real-World EMI Control. Prentice Hall.
    5. Ott, H. W. (2011). Electromagnetic Compatibility Engineering. Wiley.
  • Mengapa Motor Listrik Bisa Berputar? Rahasia Hukum Lenz di Balik Elektromagnet

    Mengapa Motor Listrik Bisa Berputar? Rahasia Hukum Lenz di Balik Elektromagnet

    Jika kita melihat kipas angin, blender, atau mobil listrik, ada satu pertanyaan mendasar: apa yang sebenarnya membuat motor listrik berputar? Jawaban singkatnya adalah interaksi medan magnet dan arus listrik. Namun, jawaban lengkapnya jauh lebih menarik, karena di balik setiap putaran motor terdapat prinsip fisika fundamental yang disebut Hukum Lenz.

    Hukum Lenz adalah bagian dari rangkaian konsep induksi elektromagnetik yang ditemukan oleh Heinrich Lenz pada tahun 1834. Hukum ini menyatakan bahwa arus induksi yang muncul akibat perubahan medan magnet akan menghasilkan medan magnet yang menentang perubahan tersebut. Kalimat sederhana ini ternyata menjadi inti dari cara kerja generator dan motor listrik di seluruh dunia.

    Lalu bagaimana hukum ini membuat motor listrik berputar? Untuk memahami itu, kita perlu melihat struktur dasar motor listrik. Di dalam motor terdapat rotor (bagian yang berputar), stator (bagian diam), dan lilitan kumparan yang dialiri arus listrik. Ketika arus mengalir melalui kumparan, ia menciptakan medan magnet. Medan magnet dari stator dan rotor berinteraksi sehingga menghasilkan gaya yang disebut gaya Lorentz, yang mendorong rotor berputar.

    Namun, peran Hukum Lenz muncul ketika ada perubahan posisi rotor dalam medan magnet. Saat rotor bergerak, terjadi perubahan fluks magnet. Perubahan ini memicu arus induksi pada kumparan rotor yang menciptakan medan magnet baru. Menurut Hukum Lenz, medan magnet baru ini akan menentang perubahan yang menyebabkannya. Akibatnya, sistem menghasilkan gaya dorong yang mendorong rotor untuk terus bergerak dan menjaga arah putaran.

    Dengan kata lain, motor listrik berputar karena setiap perubahan posisi magnetik memicu respons elektromagnetik yang berusaha mempertahankan kestabilan arah putaran. Inilah mekanisme yang membuat motor listrik berjalan halus dan konsisten, sekaligus menjadi dasar bagi kontrol kecepatan dan torsi pada motor modern.

    Selain memberikan momentum putaran, Hukum Lenz juga berperan penting dalam mengatur efisiensi motor listrik. Ketika beban meningkat, perubahan fluks magnet juga meningkat, sehingga arus induksi yang timbul akan lebih besar. Motor secara otomatis meningkatkan torsi agar tetap mampu memutar beban. Prinsip ini disebut self-regulation, dan menjadi alasan mengapa motor AC dan DC dapat beradaptasi dengan perubahan beban secara alami tanpa mekanisme tambahan.

    Pada motor kendaraan listrik, prinsip yang sama digunakan namun dalam skala lebih besar dan desain lebih canggih. Motor permanen magnet (PMSM), motor induksi, hingga motor BLDC semuanya memanfaatkan Hukum Lenz untuk menciptakan torsi dan menjaga kestabilan putaran. Sensor modern dan kontrol berbasis inverter menambah kecerdasan sistem dengan mengatur arus dan medan magnet sehingga motor dapat menghasilkan akselerasi tinggi dengan konsumsi energi minimal.

    Hukum Lenz juga menjelaskan mengapa motor listrik tidak bisa mencapai efisiensi 100 persen. Karena arus induksi yang menentang perubahan fluks menciptakan rugi energi berupa panas, motor membutuhkan pendinginan untuk menjaga performanya. Pengembangan material konduktor rendah resistansi dan sistem pendingin canggih adalah bentuk upaya industri untuk mengurangi efek resistif ini.

    Selain motor listrik, Hukum Lenz juga memberi kontribusi besar pada teknologi pengereman regeneratif kendaraan listrik. Ketika roda dipaksa melambat, motor bertindak sebagai generator. Perubahan fluks magnet menghasilkan arus induksi yang menentang gerakan roda, sehingga kendaraan melambat sambil mengembalikan energi ke baterai. Mekanisme ini adalah implementasi paling modern dari hukum yang telah ditemukan hampir dua abad lalu.

    Pada akhirnya, rotasi motor listrik adalah perpaduan elegan antara arus listrik, magnet, dan hukum fisika. Hukum Lenz tidak hanya menjelaskan bagaimana motor bekerja, tetapi juga membuka pintu bagi berbagai inovasi energi modern seperti mobil listrik, kereta maglev, hingga perangkat rumah tangga hemat energi. Tanpa hukum sederhana ini, dunia kita mungkin tidak akan pernah memasuki era elektrifikasi seperti sekarang.

    Referensi

    1. Lenz, H. (1834). Ueber die Bestimmung der Richtung der durch elektromagnetische Vertheilung erregten galvanischen Ströme. Annalen der Physik und Chemie, 31, 483–494.
    2. Fitzgerald, A., Kingsley, C., & Umans, S. D. (2013). Electric Machinery. McGraw-Hill Education.
    3. Chapman, S. J. (2011). Electric Machinery Fundamentals. McGraw-Hill.
    4. Krause, P., Wasynczuk, O., & Sudhoff, S. (2013). Analysis of Electric Machinery and Drive Systems. Wiley-IEEE Press.
    5. National Renewable Energy Laboratory (NREL). (2024). Electromechanical Systems and Electric Motor Efficiency Report.
  • Dari Kompor Induksi ke Mobil Listrik: Efisiensi Energi Menurut Hukum Joule

    Dari Kompor Induksi ke Mobil Listrik: Efisiensi Energi Menurut Hukum Joule

    James Prescott Joule, seorang ilmuwan asal Inggris pada abad ke-19, menemukan hubungan mendasar antara arus listrik dan energi panas yang dihasilkannya. Penemuan ini kemudian dikenal sebagai Hukum Joule, sebuah prinsip yang menjadi dasar dari hampir semua teknologi konversi energi modern. Mulai dari kompor induksi di dapur hingga motor listrik di kendaraan, hukum ini menjelaskan bagaimana energi listrik dapat diubah menjadi panas atau kerja mekanik secara efisien.

    Dalam konteks modern, prinsip Joule menjadi fondasi dalam merancang perangkat hemat energi. Ambil contoh kompor induksi — alat memasak yang memanfaatkan medan elektromagnetik untuk memanaskan logam secara langsung. Tidak seperti kompor gas yang memindahkan panas melalui api dan udara, kompor induksi bekerja dengan menciptakan arus pusar (eddy current) di dasar panci logam. Arus ini mengalir dalam logam dan menghasilkan panas akibat resistansi material sesuai Hukum Joule. Karena panas dihasilkan langsung di wadah, efisiensinya jauh lebih tinggi — mencapai 85 hingga 90 persen, dibandingkan kompor gas yang hanya sekitar 40 hingga 60 persen.

    Teknologi ini menunjukkan bagaimana prinsip fisika sederhana dapat diterjemahkan menjadi inovasi energi bersih. Kompor induksi tidak hanya efisien, tetapi juga mengurangi emisi karbon karena tidak memerlukan pembakaran langsung bahan bakar fosil.

    Hukum Joule juga berperan penting dalam sistem kendaraan listrik (electric vehicle/EV). Di sini, energi listrik dari baterai diubah menjadi energi gerak melalui motor listrik. Namun, sebagian energi tersebut hilang dalam bentuk panas akibat resistansi pada kabel, lilitan motor, dan komponen elektronik. Fenomena ini disebut Joule loss atau resistive loss. Untuk mengurangi rugi energi tersebut, produsen mobil listrik menggunakan material konduktor dengan resistansi rendah, seperti tembaga murni, serta sistem pendingin canggih untuk menjaga suhu motor tetap stabil.

    Riset oleh National Renewable Energy Laboratory (NREL, 2023) menunjukkan bahwa dengan mengurangi panas resistif sebesar 10 derajat Celsius, efisiensi motor listrik dapat meningkat hingga 2 persen dan memperpanjang umur baterai hingga 15 persen. Hal ini menunjukkan betapa pentingnya pengendalian efek Joule dalam meningkatkan performa sistem listrik modern.

    Selain motor, Hukum Joule juga menjelaskan bagaimana panas dihasilkan dalam proses pengisian baterai kendaraan listrik. Ketika arus besar mengalir ke baterai dalam waktu lama, sebagian energi terbuang sebagai panas pada konduktor dan sel baterai. Inilah sebabnya mengapa sistem fast charging membutuhkan pendingin cair atau udara agar suhu tetap dalam batas aman.

    Tidak hanya di kendaraan, Hukum Joule juga menjadi dasar dalam desain sistem elektronik daya seperti inverter, charger, dan konverter DC-DC. Insinyur listrik berupaya menekan rugi daya akibat pemanasan resistif dengan memilih material dan desain sirkuit yang optimal. Penggunaan semikonduktor modern seperti Silicon Carbide (SiC) dan Gallium Nitride (GaN) telah mengurangi efek pemanasan ini secara signifikan, meningkatkan efisiensi konversi listrik hingga lebih dari 95 persen.

    Dari sisi lingkungan, penerapan Hukum Joule dalam teknologi hemat energi berperan besar dalam mengurangi pemborosan daya dan emisi global. Menurut laporan International Energy Agency (IEA, 2024), peningkatan efisiensi konversi energi sebesar 10 persen di sektor rumah tangga dan transportasi dapat menurunkan emisi karbon dunia hingga 1,5 gigaton per tahun.

    Namun, Hukum Joule juga menjadi pengingat bahwa tidak ada sistem konversi energi yang 100 persen efisien. Setiap kali arus listrik mengalir, sebagian energi akan berubah menjadi panas. Tantangan bagi insinyur masa kini adalah bagaimana mengelola panas tersebut secara produktif — baik dengan memanfaatkannya kembali, seperti pada sistem pemanas air listrik yang memanfaatkan panas sisa, atau dengan meminimalkannya melalui desain material canggih.

    Dua abad setelah ditemukan, Hukum Joule tetap menjadi dasar bagi inovasi energi modern. Dari kompor induksi di dapur rumah tangga hingga motor listrik di mobil masa depan, hukum ini membuktikan bahwa pemahaman sederhana tentang arus dan panas dapat mengubah cara manusia menggunakan energi. Di masa depan, upaya menuju efisiensi energi global akan terus bergantung pada bagaimana kita mengendalikan, memanfaatkan, dan mengoptimalkan efek Joule untuk kehidupan yang lebih berkelanjutan.

    Referensi

    1. Joule, J. P. (1841). On the Heat Produced by Voltaic Currents. Philosophical Magazine and Journal of Science, 19(124), 260–277.
    2. Lienhard, J. H. (2020). A Heat Transfer Textbook (5th ed.). Dover Publications.
    3. National Renewable Energy Laboratory (NREL). (2023). Thermal Management Strategies for Electric Vehicle Powertrains. U.S. Department of Energy.
    4. Kurs, A., Karalis, A., Joannopoulos, J. D., Fisher, P., & Soljačić, M. (2007). Wireless Power Transfer via Strongly Coupled Magnetic Resonances. Science, 317(5834), 83–86.
    5. International Energy Agency (IEA). (2024). Energy Efficiency 2024: Analysis and Outlook for Global Energy Transition.
  • Bagaimana Hukum Gauss Membantu Meningkatkan Efisiensi Panel Surya

    Bagaimana Hukum Gauss Membantu Meningkatkan Efisiensi Panel Surya

    Hukum Gauss adalah salah satu hukum dasar elektromagnetisme yang dikemukakan oleh Carl Friedrich Gauss pada abad ke-19. Meskipun awalnya merupakan prinsip teoretis dalam fisika medan listrik, hukum ini kini memiliki aplikasi praktis yang luas — termasuk dalam pengembangan panel surya atau sistem fotovoltaik modern. Melalui pemahaman mendalam tentang distribusi medan listrik dan muatan, para ilmuwan dan insinyur dapat merancang material dan struktur panel yang lebih efisien dalam menangkap energi matahari dan mengubahnya menjadi listrik.

    Qenclosed​ adalah muatan total di dalam permukaan tersebut, dan ε0\varepsilon_0ε0​ adalah permitivitas vakum. Hukum ini menunjukkan bahwa fluks medan listrik yang melewati suatu permukaan sebanding dengan total muatan listrik yang dikandung di dalamnya.

    Dalam konteks panel surya fotovoltaik (PV), hukum Gauss digunakan untuk menganalisis distribusi medan listrik di dalam lapisan semikonduktor. Panel surya terdiri dari dua lapisan utama: lapisan tipe-n (berlebih elektron) dan tipe-p (berlebih hole atau kekosongan elektron). Ketika kedua lapisan ini digabungkan, terbentuk daerah yang disebut depletion region, di mana terjadi redistribusi muatan dan pembentukan medan listrik internal.

    Medan listrik ini sangat penting karena berfungsi sebagai “pengarah” bagi elektron dan hole yang dihasilkan oleh cahaya matahari. Saat foton dari sinar matahari diserap oleh material semikonduktor (biasanya silikon), energi foton tersebut membebaskan elektron dari ikatannya, menciptakan pasangan elektron-hole. Hukum Gauss membantu memodelkan bagaimana medan listrik di daerah depletion menggerakkan partikel-partikel bermuatan ini menuju elektroda, sehingga arus listrik dapat mengalir secara kontinu.

    Dengan memahami hubungan antara distribusi muatan dan medan listrik melalui Hukum Gauss, para insinyur dapat mengoptimalkan ketebalan lapisan semikonduktor, jenis doping, serta geometri sel surya agar medan internal yang terbentuk lebih seragam dan kuat. Hal ini secara langsung meningkatkan efisiensi konversi energi karena lebih banyak pasangan elektron-hole dapat dipisahkan sebelum mengalami rekombinasi.

    Selain itu, konsep Hukum Gauss juga digunakan dalam simulasi numerik untuk mendesain struktur nano pada permukaan panel surya. Teknologi seperti nano-texturing dan quantum well structures menggunakan model medan listrik berbasis hukum ini untuk meningkatkan penyerapan cahaya. Dengan memodifikasi permukaan hingga skala nanometer, cahaya dapat terperangkap lebih lama di dalam material aktif, meningkatkan peluang interaksi foton dengan elektron.

    Dalam sistem panel surya generasi baru seperti perovskite solar cells, hukum Gauss digunakan untuk menganalisis efek polarisasi spontan dan medan internal yang terbentuk pada antarmuka lapisan material. Studi oleh Tress et al. (2019) menunjukkan bahwa optimasi distribusi muatan melalui pendekatan elektromagnetik berbasis Hukum Gauss dapat meningkatkan efisiensi sel perovskite hingga di atas 25 persen.

    Tidak hanya pada material, hukum ini juga diterapkan dalam desain sistem interkoneksi dan manajemen daya panel surya. Dengan memahami distribusi potensial listrik, insinyur dapat meminimalkan rugi daya akibat resistansi internal dan memastikan aliran arus listrik lebih optimal ke inverter.

    Dari perspektif teoretis, Hukum Gauss juga digunakan dalam perangkat lunak simulasi seperti COMSOL Multiphysics atau Ansys untuk memvisualisasikan distribusi medan listrik di dalam dan di sekitar sel surya. Analisis ini membantu menentukan area di mana terjadi akumulasi muatan yang berpotensi mengurangi performa, serta memungkinkan desain ulang lapisan atau kontak listrik untuk meningkatkan efisiensi keseluruhan sistem.

    Lebih dari dua abad sejak Gauss merumuskannya, hukum ini tetap menjadi jantung dari teknologi kelistrikan modern. Dalam dunia energi terbarukan, Hukum Gauss bukan sekadar teori fisika abstrak, tetapi alat praktis untuk menciptakan sistem fotovoltaik yang lebih efisien, murah, dan berkelanjutan. Ia membuktikan bahwa prinsip ilmiah klasik dapat terus menginspirasi inovasi teknologi masa depan — dari laboratorium abad ke-19 hingga ladang panel surya abad ke-21.

    Referensi

    1. Gauss, C. F. (1835). Allgemeine Lehrsätze in Beziehung auf die im verkehrten Verhältnisse des Quadrats der Entfernung wirkenden Anziehungs- und Abstoßungskräfte. Königliche Gesellschaft der Wissenschaften zu Göttingen.
    2. Green, M. A. (2019). Third Generation Photovoltaics: Advanced Solar Energy Conversion. Springer.
    3. Tress, W. et al. (2019). Understanding the Rate-Dependent J–V Hysteresis, Slow Time Component, and Aging in Perovskite Solar Cells: The Role of Ionic Migration and Recombination. Energy & Environmental Science, 12(5), 1519–1534.
    4. Nelson, J. (2003). The Physics of Solar Cells. Imperial College Press.
    5. COMSOL AB. (2023). Modeling Electric Fields and Space Charge Effects in Solar Cells Using Gauss’s Law. COMSOL Technical Documentation.
  • Dari Generator hingga Wireless Charging: Penerapan Hukum Faraday di Era Modern

    Dari Generator hingga Wireless Charging: Penerapan Hukum Faraday di Era Modern

    Ketika Michael Faraday melakukan eksperimennya pada tahun 1831, ia mungkin tidak menyadari bahwa temuannya akan menjadi salah satu landasan utama teknologi modern. Melalui serangkaian percobaan sederhana dengan magnet dan kumparan kawat, Faraday menemukan bahwa perubahan medan magnet dapat menimbulkan arus listrik pada konduktor. Penemuan ini melahirkan Hukum Induksi Elektromagnetik Faraday, prinsip dasar yang hingga kini digunakan dalam pembangkitan energi listrik, transmisi daya, hingga teknologi pengisian daya nirkabel.

    Salah satu penerapan paling klasik dari Hukum Faraday adalah generator listrik. Dalam generator, kumparan diputar di dalam medan magnet sehingga fluks magnetik yang melintasi kumparan berubah secara terus-menerus, menghasilkan arus bolak-balik (AC). Prinsip sederhana ini menjadi dasar bagi pembangkit listrik di seluruh dunia — dari turbin air di bendungan hingga turbin angin yang memanfaatkan energi kinetik udara. Generator modern pada dasarnya masih bekerja sesuai prinsip yang sama dengan perangkat eksperimen Faraday hampir dua abad lalu.

    Hukum Faraday juga menjadi dasar bagi transformator, perangkat yang digunakan untuk menaikkan atau menurunkan tegangan listrik. Saat arus bolak-balik mengalir di kumparan primer, medan magnet yang berubah terbentuk dan menginduksi arus pada kumparan sekunder. Proses ini memungkinkan energi listrik ditransfer antar sirkuit tanpa kontak langsung, dengan efisiensi yang tinggi. Tanpa prinsip induksi elektromagnetik, sistem distribusi listrik global tidak akan mungkin berfungsi sebagaimana sekarang.

    Dalam beberapa dekade terakhir, penerapan hukum ini meluas ke bidang teknologi baru seperti wireless charging atau pengisian daya nirkabel. Prinsip yang digunakan sama: perubahan medan magnet di koil pengirim menghasilkan arus induksi pada koil penerima. Teknologi ini digunakan dalam berbagai perangkat, mulai dari smartphone hingga kendaraan listrik. Sistem pengisian daya nirkabel pada mobil listrik, misalnya, memanfaatkan resonansi elektromagnetik berbasis Hukum Faraday untuk mentransfer energi dengan efisiensi tinggi tanpa kabel. Penelitian oleh Kurs et al. (2007) menunjukkan bahwa metode ini dapat mencapai efisiensi hingga 90 persen pada jarak beberapa sentimeter.

    Selain dalam bidang energi, hukum Faraday juga memainkan peran penting dalam teknologi medis dan komunikasi modern. Mesin MRI (Magnetic Resonance Imaging) bekerja berdasarkan prinsip induksi elektromagnetik, dengan menghasilkan sinyal dari respon magnetik inti atom dalam tubuh. Sementara dalam sistem komunikasi, antena berfungsi dengan prinsip yang sama: perubahan arus listrik di antena menghasilkan gelombang elektromagnetik yang kemudian ditangkap dan dikonversi kembali menjadi sinyal listrik.

    Di bidang energi terbarukan dan Internet of Things (IoT), prinsip Hukum Faraday juga digunakan dalam inductive energy harvesting, yaitu teknologi yang memanen energi dari medan elektromagnetik di sekitar perangkat elektronik. Sensor nirkabel kecil kini dapat memperoleh daya dari perubahan medan magnet yang dihasilkan peralatan industri atau jaringan listrik di sekitarnya. Teknologi ini memungkinkan sistem pintar bekerja secara mandiri tanpa baterai konvensional, mendukung konsep kota pintar dan efisiensi energi berkelanjutan.

    Relevansi Hukum Faraday di era modern menunjukkan bahwa prinsip ilmiah klasik dapat terus menjadi sumber inovasi. Dari pembangkit listrik raksasa hingga charger nirkabel di meja kerja, konsep yang ditemukan hampir dua abad lalu masih menjadi fondasi bagi perkembangan teknologi abad ke-21. Seperti kata Faraday sendiri, “tidak ada yang terlalu kecil untuk diperhatikan, karena dari hal sederhana dapat lahir kekuatan besar.”

    Referensi

    1. Faraday, M. (1831). Experimental Researches in Electricity. Philosophical Transactions of the Royal Society of London.
    2. Griffiths, D. J. (2017). Introduction to Electrodynamics (4th ed.). Pearson Education.
    3. Tipler, P. A., & Mosca, G. (2008). Physics for Scientists and Engineers (6th ed.). W. H. Freeman and Company.
    4. Kurs, A., Karalis, A., Moffatt, R., Joannopoulos, J. D., Fisher, P., & Soljačić, M. (2007). Wireless Power Transfer via Strongly Coupled Magnetic Resonances. Science, 317(5834), 83–86. https://doi.org/10.1126/science.1143254
    5. WiTricity Corporation. (2023). Wireless Power for Electric Vehicles: Technology Overview. WiTricity White Paper.
  • Selamat Datang Mahasiswa Baru Teknik Elektro

    Selamat Datang Mahasiswa Baru Teknik Elektro

    Surabaya, 14 September 2025 – Mahasiswa baru Teknik Elektro Telkom University Surabaya 2025 resmi bergabung menjadi bagian dari keluarga besar Teknik Elektro. Kehadiran mereka tidak hanya membawa semangat baru, tetapi juga menjadi awal dari perjalanan panjang menuju dunia akademik, organisasi, dan pengembangan diri yang lebih luas. Dalam suasana penuh antusiasme, mereka disambut melalui berbagai rangkaian kegiatan orientasi dan pengenalan kampus yang dirancang untuk menumbuhkan rasa kebersamaan, solidaritas, serta pemahaman mengenai budaya akademik di Teknik Elektro.

    Perjalanan sebagai mahasiswa tentu penuh dengan tantangan, baik dari segi akademik, organisasi, maupun kontribusi sosial. Namun, melalui semangat, kreativitas, dan kerja sama, para mahasiswa baru diharapkan mampu menorehkan berbagai pencapaian yang membanggakan. Teknik Elektro Telkom University Surabaya menjadi tempat untuk mengasah potensi, menumbuhkan karakter, dan mencetak generasi yang siap menghadapi perkembangan teknologi di masa depan.

    Selamat datang kepada mahasiswa baru Teknik Elektro 2025! Mari jadikan setiap langkah di bangku kuliah sebagai kesempatan untuk belajar, berinovasi, dan berkarya demi menciptakan masa depan yang lebih cerah. Electrizen, let’s create the future together!

    IMG_0229
    IMG_0419
    IMG_0412
    IMG_0256
  • Microgrid Berbasis AI: Kemandirian Energi Lokal di Tengah Tantangan Iklim

    Microgrid Berbasis AI: Kemandirian Energi Lokal di Tengah Tantangan Iklim

    Perubahan iklim global dan meningkatnya kebutuhan energi menuntut solusi baru dalam pengelolaan listrik. Sistem energi terpusat tradisional sering kali tidak mampu mengimbangi lonjakan permintaan dan rentan terhadap gangguan infrastruktur. Di tengah situasi ini, konsep microgrid berbasis AI muncul sebagai jawaban, menawarkan kemandirian energi lokal sekaligus mendukung transisi menuju sumber energi yang lebih hijau.

    Microgrid adalah jaringan energi skala kecil yang dapat beroperasi secara independen atau terhubung dengan jaringan listrik utama. Dengan memanfaatkan sumber energi terbarukan seperti panel surya, turbin angin, dan baterai penyimpanan, microgrid menjadi tulang punggung keberlanjutan energi di komunitas lokal. Integrasi AI dalam microgrid memungkinkan sistem ini bekerja jauh lebih efisien, adaptif, dan cerdas.

    AI berperan penting dalam prediksi beban dan manajemen energi. Dengan menganalisis data historis konsumsi listrik, cuaca, dan produksi energi terbarukan, AI mampu memprediksi kebutuhan energi suatu wilayah dan menyesuaikan distribusi secara real-time. Menurut Morstyn et al. (2018), integrasi machine learning dalam microgrid meningkatkan stabilitas sistem sekaligus mengurangi biaya operasional hingga 20%.

    Selain itu, AI membantu microgrid mencapai kemandirian energi dengan mengoptimalkan penyimpanan baterai. Energi berlebih dari panel surya di siang hari dapat disimpan untuk digunakan di malam hari, sementara AI memastikan alokasi energi dilakukan dengan prioritas yang tepat. Hal ini sangat penting bagi daerah terpencil yang tidak terhubung ke jaringan utama atau wilayah yang rentan terhadap bencana.

    Microgrid berbasis AI juga berperan besar dalam dekarbonisasi energi. Dengan mengurangi ketergantungan pada pembangkit listrik berbahan bakar fosil, sistem ini dapat menurunkan emisi karbon secara signifikan. Xu et al. (2020) menegaskan bahwa microgrid pintar dengan integrasi AI berpotensi menjadi kunci dalam mencapai target energi berkelanjutan sekaligus ketahanan iklim.

    Namun, implementasi microgrid berbasis AI tidak lepas dari tantangan. Investasi awal untuk infrastruktur masih tinggi, koordinasi antara perangkat IoT dan algoritma AI membutuhkan standardisasi, serta ada risiko keamanan siber yang harus diantisipasi. Meski begitu, tren global menunjukkan adopsi microgrid semakin meningkat, terutama di negara-negara yang mengutamakan energi terbarukan dan resilien terhadap perubahan iklim.

    Dengan teknologi ini, masa depan energi tidak lagi hanya bergantung pada jaringan nasional yang besar, tetapi juga pada sistem lokal yang mandiri, adaptif, dan cerdas. Microgrid berbasis AI bukan sekadar solusi teknis, tetapi strategi untuk menghadapi tantangan iklim, memperkuat ketahanan energi, dan mewujudkan kemandirian energi masyarakat.

    Referensi
    1. Morstyn, T., Farrell, N., Darby, S. J., & McCulloch, M. D. (2018). Using peer-to-peer energy-trading platforms to incentivize prosumers to form federated power plants. Nature Energy, 3(2), 94–101. https://doi.org/10.1038/s41560-017-0075-y
    2. Xu, Y., Li, N., & Low, S. H. (2020). Demand response with high penetration of renewable generation: A review of recent advances and challenges. IEEE Transactions on Smart Grid, 11(6), 5074–5091. https://doi.org/10.1109/TSG.2020.2995091
    3. Lasseter, R. H. (2011). Smart distribution: Coupled microgrids. Proceedings of the IEEE, 99(6), 1074–1082. https://doi.org/10.1109/JPROC.2011.2114630
    4. Olivares, D. E., Mehrizi-Sani, A., Etemadi, A. H., Canizares, C. A., Iravani, R., Kazerani, M., … & Jimenez-Estevez, G. A. (2014). Trends in microgrid control. IEEE Transactions on Smart Grid, 5(4), 1905–1919. https://doi.org/10.1109/TSG.2013.2295514
    5. Khan, A., Mahmood, A., Safdar, A., Khan, Z. A., & Khan, N. A. (2016). Load forecasting, dynamic pricing and DSM in smart grid: A review. Renewable and Sustainable Energy Reviews, 54, 1311–1322. https://doi.org/10.1016/j.rser.2015.10.117

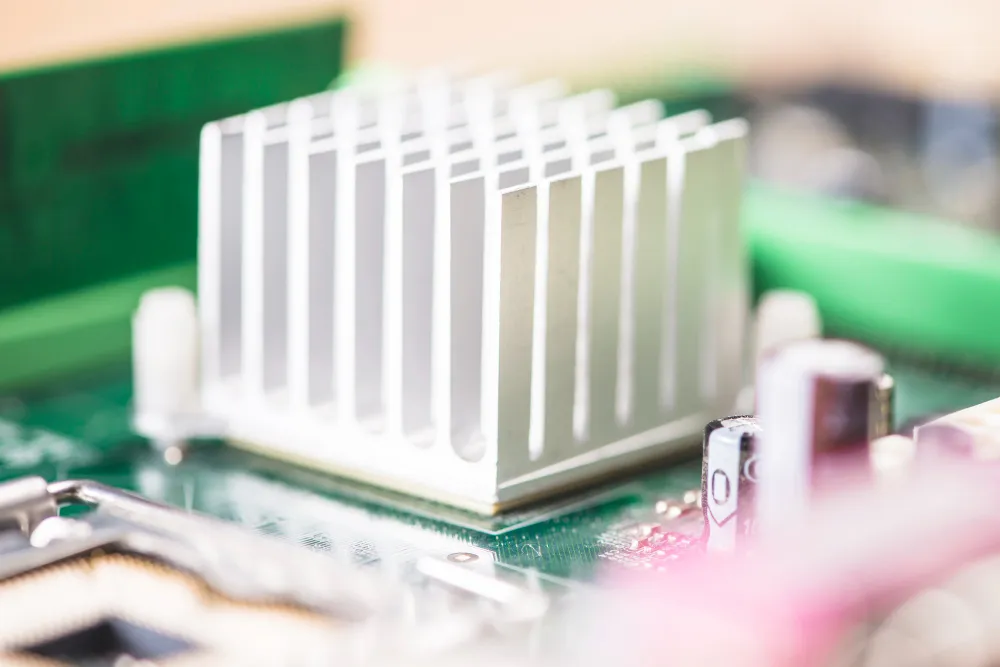

  • Semikonduktor SiC/GaN dalam Kendaraan Listrik: Efisiensi dan Daya Tahan Lebih Tinggi

    Semikonduktor SiC/GaN dalam Kendaraan Listrik: Efisiensi dan Daya Tahan Lebih Tinggi

    Perkembangan kendaraan listrik (electric vehicle/EV) tidak hanya bergantung pada kapasitas baterai, tetapi juga pada perangkat elektronik daya yang menjadi jantung sistem penggeraknya. Inverter, konverter, dan sistem manajemen baterai membutuhkan komponen semikonduktor yang mampu beroperasi dengan efisiensi tinggi, panas rendah, serta keandalan jangka panjang. Dalam konteks inilah, semikonduktor wide-bandgap (WBG) seperti Silicon Carbide (SiC) dan Gallium Nitride (GaN) menjadi kunci untuk mempercepat adopsi kendaraan listrik global.

    Dibandingkan silikon konvensional, SiC dan GaN memiliki bandgap energi yang lebih besar (sekitar 3,3 eV untuk SiC dan 3,4 eV untuk GaN). Hal ini memungkinkan keduanya beroperasi pada tegangan tinggi, frekuensi switching lebih cepat, dan suhu ekstrem tanpa kehilangan performa signifikan. Pada kendaraan listrik, karakteristik ini berarti inverter yang lebih kecil, ringan, dan efisien, sehingga langsung berdampak pada peningkatan jarak tempuh kendaraan dengan energi baterai yang sama (Millán et al., 2014; Chow, 2020).

    Salah satu contoh nyata implementasi teknologi ini adalah penggunaan MOSFET berbasis SiC pada Tesla Model 3. Inverter berbasis SiC terbukti mampu mencapai efisiensi lebih dari 97%, sehingga energi baterai dapat dimanfaatkan secara optimal untuk memperpanjang jarak tempuh. Sementara itu, GaN semakin populer untuk aplikasi pengisian cepat (fast charging), karena mobilitas elektron yang tinggi membuatnya mampu mentransfer energi dalam waktu singkat dengan panas minimal. Dengan demikian, GaN sangat cocok untuk sistem pengisian kendaraan listrik di masa depan yang menuntut kecepatan dan efisiensi tinggi (She et al., 2017; Ruffino et al., 2022).

    Selain peningkatan efisiensi, semikonduktor SiC dan GaN juga memberikan daya tahan lebih tinggi. Perangkat berbasis SiC, misalnya, menunjukkan keandalan pada suhu operasi di atas 200°C, menjadikannya ideal untuk kondisi ekstrem seperti pada motor traksi EV. Pengurangan kerugian daya dan kemampuan mengurangi kebutuhan pendinginan turut menekan biaya perawatan, serta meningkatkan umur pakai sistem secara keseluruhan. Hal ini menjawab salah satu tantangan utama dalam industri EV, yakni memastikan kendaraan tetap efisien sekaligus tahan lama di berbagai kondisi penggunaan (Zeng et al., 2021).

    Namun, tantangan tetap ada. Harga produksi wafer SiC dan GaN masih relatif tinggi, dan proses fabrikasi yang kompleks memerlukan teknologi manufaktur canggih. Meski begitu, tren industri menunjukkan bahwa biaya akan menurun seiring meningkatnya volume produksi dan kemajuan teknologi epitaksi. Di sisi lain, keuntungan jangka panjang berupa efisiensi energi, jarak tempuh lebih panjang, serta biaya operasional rendah membuat adopsi SiC dan GaN semakin rasional bagi produsen kendaraan listrik (Bakowski et al., 2020).

    Secara keseluruhan, SiC dan GaN tidak sekadar menjadi komponen teknis, melainkan fondasi revolusi kendaraan listrik modern. Dengan efisiensi lebih tinggi, daya tahan lebih baik, dan kemampuan beroperasi pada kondisi ekstrem, keduanya akan memperkuat transisi menuju transportasi berkelanjutan. Masa depan kendaraan listrik tidak lagi hanya ditentukan oleh kapasitas baterai, tetapi juga oleh kecanggihan semikonduktor yang menggerakkannya.

    Referensi
    1. Millán, J., Godignon, P., Perpiñà, X., Pérez-Tomás, A., & Rebollo, J. (2014). A Survey of Wide Bandgap Power Semiconductor Devices. IEEE Transactions on Power Electronics, 29(5), 2155–2163. https://doi.org/10.1109/TPEL.2013.2268900
    2. She, X., Huang, A. Q., & Lucía, Ó. (2017). Review of Wide Bandgap Semiconductor Technology and Its Applications. CPSS Transactions on Power Electronics and Applications, 2(3), 168–183. https://doi.org/10.24295/CPSSTPEA.2017.00018
    3. Chow, T. P. (2020). Wide Bandgap Semiconductor Power Devices for Energy Efficient Systems. Energies, 13(23), 6262. https://doi.org/10.3390/en13236262
    4. Ruffino, F., Grimaldi, M. G., & Bongiorno, C. (2022). Wide Bandgap Semiconductors for Power Electronics: Materials, Devices, and Applications. Materials Science in Semiconductor Processing, 140, 106377. https://doi.org/10.1016/j.mssp.2022.106377
    5. Zeng, J., Zhang, Y., & Cheng, L. (2021). Reliability Challenges of Wide-Bandgap Power Semiconductors: Status and Perspectives. IEEE Journal of Emerging and Selected Topics in Power Electronics, 9(2), 1683–1698. https://doi.org/10.1109/JESTPE.2020.3017274
    6. Bakowski, M., Domeij, B., & Bergman, P. (2020). SiC and GaN Devices—Technology, Applications and Future Trends. Semiconductors and Semimetals, 104, 1–38. https://doi.org/10.1016/bs.semsem.2020.04.001
Secret Link
